ماشین جیگ / ماشین اره ای موج دار

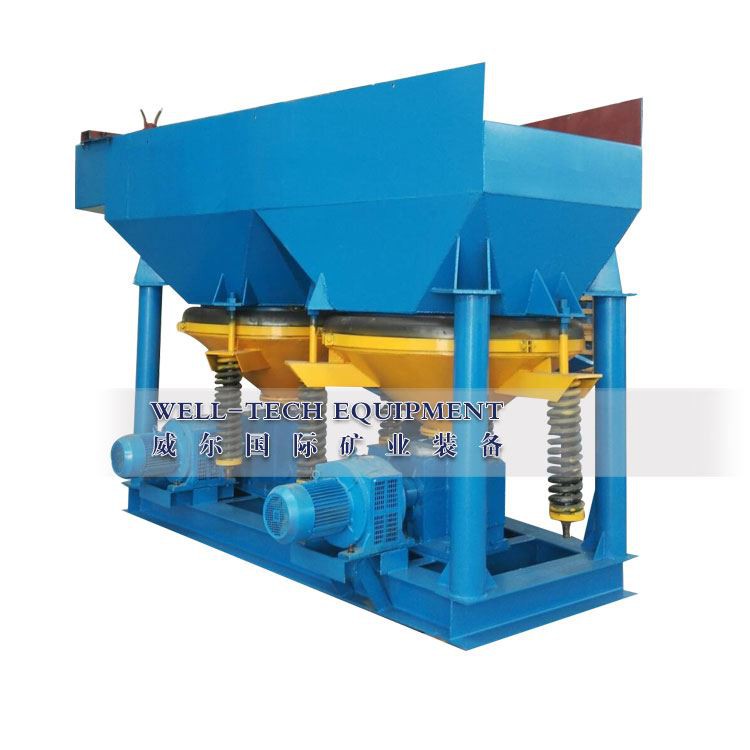

Jig machine (2)

توضیحات دستگاه جیگ طلا:

دستگاه جیگ موج دندانه دار ما نوع جدیدی از تجهیزات صرفه جویی در انرژی و جداسازی گرانشی کارآمد بالا است و بر اساس دستگاه جیگ موج سینوسی سنتی توسعه یافته است.

نام محصول: دستگاه جیگ.

کاربرد: برای جداسازی طلا/طلای آبرفتی، تنگستن، آهن، قلع، هماتیت، مس، تانتالیوم نیوبیم، تیتانیوم، منگنز، باریت، زیرکونیوم، کروم و سنگ قیمتی/الماس، فلوریت و غیره و غیره مواد معدنی سنگین.

اندازه تغذیه: 0-20 میلی متر.

ظرفیت: 20 تن در ساعت یک مجموعه

jig machine manufacturer

جیگ موج دندان اره یکی از ماشین آلات معدنی مدرن جداکننده گرانشی است، زیرا ظرفیت بزرگ، محدوده اندازه تفکیک گسترده، عملیات و نگهداری ساده، دستگاه جیگ به عنوان جداکننده خشن به طور گسترده ای در جداسازی محل طلا، قلع، تیتانیوم استفاده می شود. سنگ آهن، سنگ منگنز، باریت، الماس، کروم، تنگستن و غیره

جيگ سنتي عمدتاً توسط گريز از مركز محيطي هدايت مي شود و منحني ضربان جيگ آن عمدتاً سينوسي است. از آنجایی که سرعت بالا و پایین رفتن آب و زمان عمل ایجاد شده توسط حرکت دیافراگم اساساً یکسان است، برای شل شدن لایه بستر جیگ و طبقه بندی ذرات سنگ معدن بر اساس وزن مخصوص مناسب نیست، بنابراین بر نسبت جداسازی و سرعت بازیافت تأثیر می گذارد. تجهیزات.

جیگ موج دندانه اره یک تجهیزات جداکننده معدنی جداکننده گرانشی صرفه جویی در مصرف انرژی است که بر اساس جیگ سنتی مطابق با قانون طبقه بندی نظری لایه جگ بستر توسعه یافته و بهبود یافته است. منحنی ضربان چرخشی آن زیگزاگی است، که باعث می شود جریان افزایشی سریعتر از جریان نزولی باشد: زمان افزایش کوتاه و زمان سقوط طولانی است. بر عیوب موج سینوسی و منحنی ضربان دار در جریان آب بالا و پایین غلبه می کند و در همان زمان عمل، شلی بستر را افزایش می دهد، اثر استنشاقی را کاهش می دهد، ذرات سنگ معدن سنگ معدن را به طور کامل ته نشین می کند و تا حد زیادی بهبود می بخشد. ظرفیت نسبت جداسازی و میزان بازیابی تجهیزات. در مقایسه با جیگ سینوسی، Sn 3.01 درصد، W 5.5 درصد، سرب 1.63 درصد، روی 2.04 درصد. مصرف آب 30 درصد -40 درصد کاهش می‌یابد، سطح کف به میزان 1/3 کاهش می‌یابد، و می‌توان ضربه را تنظیم کرد، زیرا موتور تنظیم الکترومغناطیسی برای تنظیم بدون پله ضربه استفاده می‌شود. عملکرد آن به سطح پیشرفته داخلی رسیده است و یکی از تجهیزات جداکننده گرانشی ایده آل برای صرفه جویی در انرژی است.

gold jig concentrator

اصل کار دستگاه جیگ / دستگاه جیگ چگونه کار می کند؟

جداکننده جیگ به عنوان جداکننده گرانشی، بدون نیاز به مواد شیمیایی، فقط از آب برای شستشو استفاده کنید. از سنگ آهن به عنوان سنگ بستر به عنوان ماده جداسازی استفاده کنید. مواد معدنی سنگین از سنگ آهن از طریق صفحه به عنوان کنسانتره عبور می کند، ماده معدنی سبک به تخلیه باطله می ریزد.

با تغذیه سنگ معدن از جعبه تغذیه، دانه های سنگ معدن در جریان آب جایگزین عمودی حرکت می کنند. لایه ها به دلیل اختلاف چگالی مواد تشکیل می شوند. مواد معدنی با چگالی کم در لایه بالا قرار می گیرند و همراه با جریان پالپ بالا جریان می یابند در حالی که مواد با چگالی بیشتر در لایه پایین قرار می گیرند و به عنوان کنسانتره جیگینگ از درگاه تخلیه پایین تخلیه می شوند.

750 750

ویژگی ماشین موج اره ای

◆ ظرفیت بالا

◆ نسبت غلظت بالا و بازیابی بالا

◆ ساخته شده با بالاترین کیفیت مواد

◆ نصب، راه اندازی و نگهداری آسان

◆ منحنی ضربان به شکل موج دندانه ای است که مواد معدنی سنگین را برای ته نشین شدن تسهیل می کند

◆ صرفه جویی در مصرف آب 30-40 درصد نسبت به جیگ معمولی

◆ سرعت ضربان بسیار آسان توسط تنظیم کننده تنظیم می شود

◆ مناسب برای خشن کردن و تمیز کردن

◆ می تواند در پردازش هایی مانند طلای پلاسر، تنگستن، آهن، قلع، هماتیت، مس، تانتالیوم-نیوبیم، تیتانیوم، منگنز، باریت، زیرکونیوم، کروم و سنگ های قیمتی/الماس، فلوریت و غیره به نتیجه خوبی دست یابد.

jig separator

مشخصات فنی تجهیزات معدن جیگ ماشین

1. کلبه

2. دیافراگم لاستیکی

3. مخروط

4. تنظیم کننده سرعت الکترومغناطیس

5. جعبه دوربین

6. فلنج لوله آب آرایشی

7. صفحه نمایش

8. مخزن تغذیه

طراحی ساخت JT2-2 موج اره ای جیگ

دستگاه جیگ دندان اره

مدل	هاچ		دیافراگم		اندازه تغذیه (میلی متر)	مقدار آب آرایشی (متر³/t)	فشار آب آرایشی (Mpa)	ظرفیت (t/h)	قدرت (کیلووات)	ابعاد (میلی متر)	وزن (کیلوگرم)
مدل	شکل	حوزه (m²)	سکته مغزی (میلی متر)	فراوانی سکته مغزی (r/min)	اندازه تغذیه (میلی متر)	مقدار آب آرایشی (متر³/t)	فشار آب آرایشی (Mpa)	ظرفیت (t/h)	قدرت (کیلووات)	ابعاد (میلی متر)	وزن (کیلوگرم)
JT3-1	ذوزنقه	3	12-30	50-125	<10	3-6	بزرگتر یا مساوی با 0.05	7.5-15	5.5	2745×2000×3030	3085
JT4-2	مستطیل	5	25-57		<25	4-8	8-20	7.5		4240×1990×2750	3098
JT4-2S	مستطیل	5	25-57		<25	4-8	8-20	5.5×2		4240×1990×2750	3500
JT5-2	ذوزنقه	4.86	12-30		<10	3-6	12-25	7.5		3600×2000×2600	4500

کاربرد دستگاه جیگ الماس:

به طور گسترده ای برای جداسازی تنگستن، قلع، طلا، آهن قرمز، آهن قهوه ای، منگنز، تیتانیوم، آنتیموان، سرب، تانتالم، نیوبیم و فلوریت سایر مواد معدنی سنگین در اندازه ذرات درشت استفاده می شود.
کاربردهای زیادی وجود دارد که در آنها جداکننده جیگ ارزش خاصی دارد و نمی توان آن را برای عملکرد اقتصادی و کارآمد برابر کرد. آنها در پردازش فلزات گرانبها و پایه، فلزات کمیاب و کانی های غیرفلزی موثر هستند.
